생체인식 센싱 모듈 | 지문·홍채 센서

FINGERPRINT SENSING MODULE

카메라 모듈 형태로 구현한 정전용량·광학식 지문인식 센싱 모듈

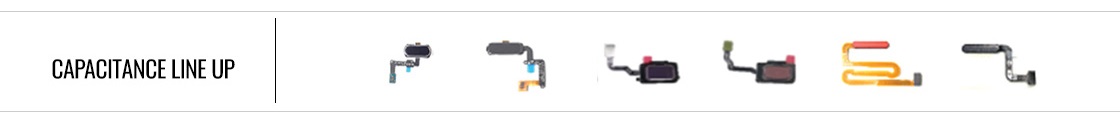

엠씨넥스 정전용량식 지문인식 센싱 모듈

SPECIAL COATING 기술 보유 (NON-SPRAY COATING 방식)

LOW LOOP CONTROL 대응 WIRE BONDING 기술

지문센서에 특화된 PKG 공법 적용

뛰어난 PKG 형상 가공 및 PKG 내재화

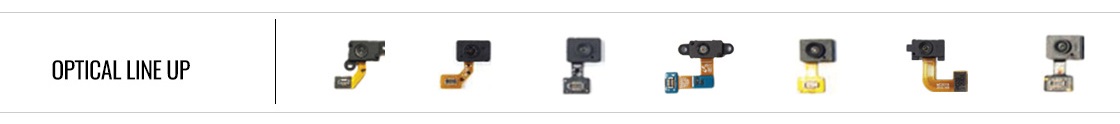

생체인식 센싱 카메라 뛰어난 PKG 형상 가공 및 PKG 내재화 OPTICAL FINGERPRINT SENSING MODULE In-Display 타입으로 설정되어 시안성 확보

In-Display 타입으로 설정되어 시안성 확보

직관적인 사용성 확보 (OLED Panel 직접 지문 Touch)

정전용량 방식에 비해 높은 Sensor 해상도 :750Dpi

모듈이 Panel에 접촉되지 않아 OLED 수율에 영향을 주지 않음

Co-developed with Intel RealSense


1:1M FAR (False Acceptance Rate)	Low cost design
Highly Secure : Encrypted feature points	Working in all lighting conditions : indoor, outdoor, dark etc.
Strong anti-spoofing	Passed Google Certification Test
Vast and Unique 3D & 2D IR databases


Face Recognition : FAR 1:1M, TAR 99.41%, FRR 0.59%	ITEM	CONDITION
Anti Spoofing : SAR (Spoof Acceptance rate) < 1%	SIZE(mm)	12.7 x 7.2 x 3.25t (Focus 60cm)
Distance : Max 70cm	PIXEL	2M
	SENSOR	OV02A10 (1/5", 1.75um)
	Field of View	85.2°
	F#	F2.0
	TTL	2.7mm

제품특징

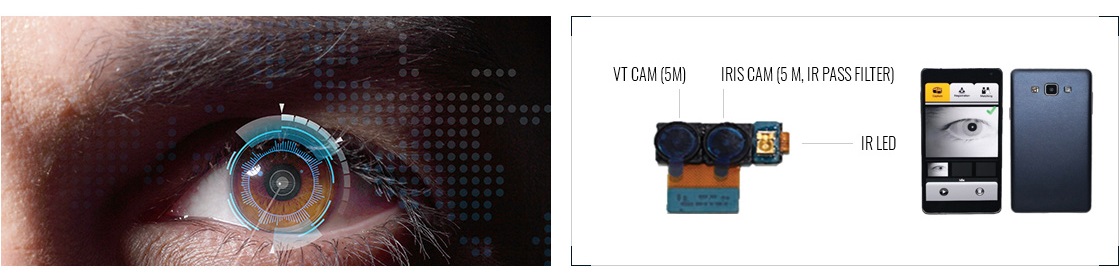

모든 눈(all eye colors)에 적용 가능한 최적화 솔루션

810nm 파장대의 Band pass filter와 IR-LED 적용

스위칭 기능을 통한 VT / IRIS Camera 구동 기능

실내외 빛의 밝기에 상관없는 높은 인식률

높은 보안성과 인식률

사진, 동영상 등을 통한 위변조 불가

낮은 오인식률

동일한 코드를 지닌 홍채 패턴 발견은 거의 불가능

유아기 이후 홍채 패턴은 변하지 않음


Very small size (for wearable)	CH/FOV	4 Cell / 70°
Health tracker \| Accurate non-contact temperature measurement	Operating temperature	- 20°C ~ 85°C
Optimization of space utilization	Medical accuracy	Satisfied
	Interface	I2C, VDD(3.3v), GND
	Module Size (mm)	5.20 x 13.32 x 1.78(t)
	Deco Size (mm)	4.20 x 4.32


Very small size (for TWS)	SMD Type
Skin detector	Accurate skin contact / fabric contact detection
	CH / FOV	2 Ch
	Operating temperature	TBD
	Interface	I2C, VCC, GND

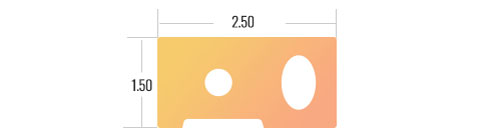

	Module Size (mm)	2.50 x 1.50 x 0.80(t)

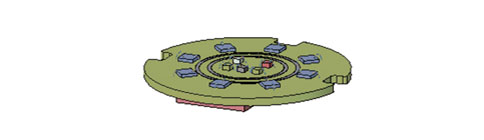

HEART PULSE. BODY FAT SENSOR MODULE


Heart Pulse, Oxygen Saturation, Body Fat	Module Type
Optical, Impedance Type	1Ch ~ 8Ch Custom
	PD CH	1Ch ~ 8Ch
	LDE	Green, Red, IR
	Operating temperature	-20°C ~ +60°C
	Interface	SPI/I2C, VCC, INT, GND
	Module Size (mm)	Design By Custom
